Анализ опасных и вредных факторов цеха химической переработки воды ЗАО «Северодонецкое объединение АЗОТ»

7.1.5 Питание электроаппаратуры - однофазное, осуществляется от однофазной локальной трехпроводной сети переменного тока частотой 50Гц, напряжением 220В, с глухо-заземленной нейтралью.

.2 Расчет повторного заземления нулевого защитного проводника

Целью расчета является определение основных конструктивных параметров заземления (числа, порядка, размеров, порядка размещения вертикальных стержней и длины соединительной полосы, объединяющей их в групповой заземлитель), при которых сопротивление заземлителя (Rз) не будет превышать нормативного значения (Rн). На рисунке 8.1 представлена схема заземления.

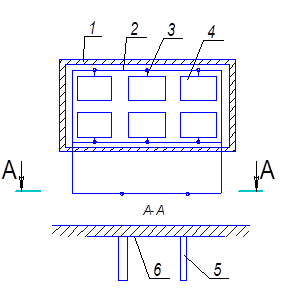

Рисунок 8.1 - Схема заземляющего устройства и его присоединения к заземляемому оборудованию

Где 1-стена здания; 2-магистраль заземления; 3-заземляющий проводник; 4-заземляемое оборудование; 5-вертикальный электрод; 6-соединительный горизонтальный проводник.

Исходные данные: сопротивление естественных заземлителей Rе = 18 Ом.

В соответствии с требованиями ПУЭ нормативное значение сопротивления для данной сети Rн = 10 Ом. Так как имеется естественный заземлитель, то сопротивление искусственного заземлителя будем определять по формуле

, (8.5)

где: Rе - сопротивление растеканию тока естественных заземлителей;и - требуемое сопротивление искусственного заземлителя;н - нормативное значение сопротивления.

.

Далее определим расчетное удельное сопротивление земли [19] по формуле

, (8.6)

где: r - расчетное удельное сопротивление земли;

rизм - измеренное удельное сопротивление грунта (в данном случае используем приближенное значение из [19] - для суглинка rизм = 110 Ом×м);

Y - коэффициент сезонности (для III климатической зоны, вертикального электрода длиной 3 м, при нормальной влажности грунта Y = 1,3 [19]).

.

Вычислим сопротивление растеканию тока одиночного вертикального заземлителя Rв. Расчетная формула выбирается из [19] в зависимости от типа, геометрических размеров и условий залегания. В случае стержневого круглого сечения (трубчатого) заземлителя, заглубленного в землю расчетная формула имеет вид:

, (8.7)

где: l - длина вертикального стержня (выбираем l = 3 м);- диаметр сечения (выбираем d = 20 мм);

t - расстояние от поверхности грунта до середины длины вертикального стержня (заземлитель заглублен на 0,8 м, следовательно t = 0,8+1,5 = 2,3 м).

.

Рассчитаем приближенное (минимальное) количество вертикальных стержней [19]:

(8.8)

Определим длину горизонтальной полосы по формуле [19]

, (8.9)

где: а - расстояние между вертикальными стержнями (а=klв, k = 1,2,3)

.

Вычислим сопротивление растеканию тока горизонтального стержня Rг. Расчетная формула из [19] в случае горизонтального полосового заземлителя имеет вид:

, (8.10)

где: b - ширина полосы (b = 10 мм).

.

Рассчитаем эквивалентное сопротивление растеканию тока группового заземлителя по формуле [19]:

, (8.11)

где : hв - коэффициент использования вертикального электрода (hв = 0,85 [19]);

hг - коэффициент использования горизонтального полосового электрода (hг = 0,85 [19]).

.

Полученное эквивалентное сопротивление растеканию тока группового заземлителя Rгр не превышает значения сопротивления искусственного заземлителя, рассчитанное по выражения 8.5. Расчет выполнен.

Анализ возможных чрезвычайных ситуаций на территории предприятия ЗАО «Северодонецкое объединение АЗОТ»

На территории ЗАО «Северодонецкое объединение АЗОТ» возможно возникновение следующих чрезвычайных ситуаций:

пожары и неспровоцированные взрывы (10200);

внезапное разрушение зданий и сооружений (10600)

В офисном помещении банка наиболее возможна чрезвычайная ситуация, связанная с пожаром, возникшем в результате короткого замыкания.
