Укрупненная сетевая модель

Зная список этапов проекта и структурную схему, можно построить укрупненную сетевую модель (рис. 1).

Далее, принимая за основу полученную укрупненную сетевую модель, необходимо построить полный сетевой график, указав наименования и взаимосвязи всех событий.

Сетевой график обеспечивает наглядность взаимных связей выполняемых работ, допускает внесение изменений в результате принимаемых решений и позволяет установить перечень и непрерывную последовательность работ, из резерва времени и путем перераспределения ресурсов в целях оптимизации плана обеспечить наиболее благоприятные условия выполнения всего комплекса работ.

В сетевом графике существуют два основных элемента - событие и работа. Вершина графа - событие, ребро графа - работа.

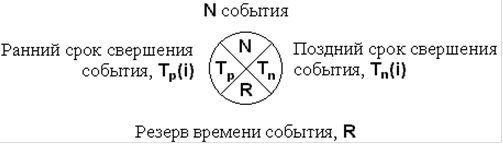

Событие (кроме исходного) является однозначным результатом выполненных работ и обычно обозначается кружком, разделенным на четыре сектора (рис. 2).

Рис. 2

Событие, за которым непосредственно начинается данная работа (работы), называется начальным для данной работы. Событие, которому непосредственно предшествует данная работа (работы), называется конечным для этой работы.

Работой называется совокупность приемов, действий, необходимых для выполнения конкретной задачи или достижения определенной цели (события).

Путем называется любая последовательность в сети, в которой конечное событие каждой работы совпадает с начальным событием следующей за ней работы. Длина пути равна сумме продолжительностей составляющих его работ (рис. 3).
